Кабельный разъем Neutrik NBNC75BLP9 rearTWIST HD BNC с волновым сопротивлением в 75 Ω идеально подходит для HD-передачи видео. Запатентованный хвостовик rearTWIST гарантирует легкий доступ даже в системах с высокой плотностью монтажа и имеет цветовую кодировку.

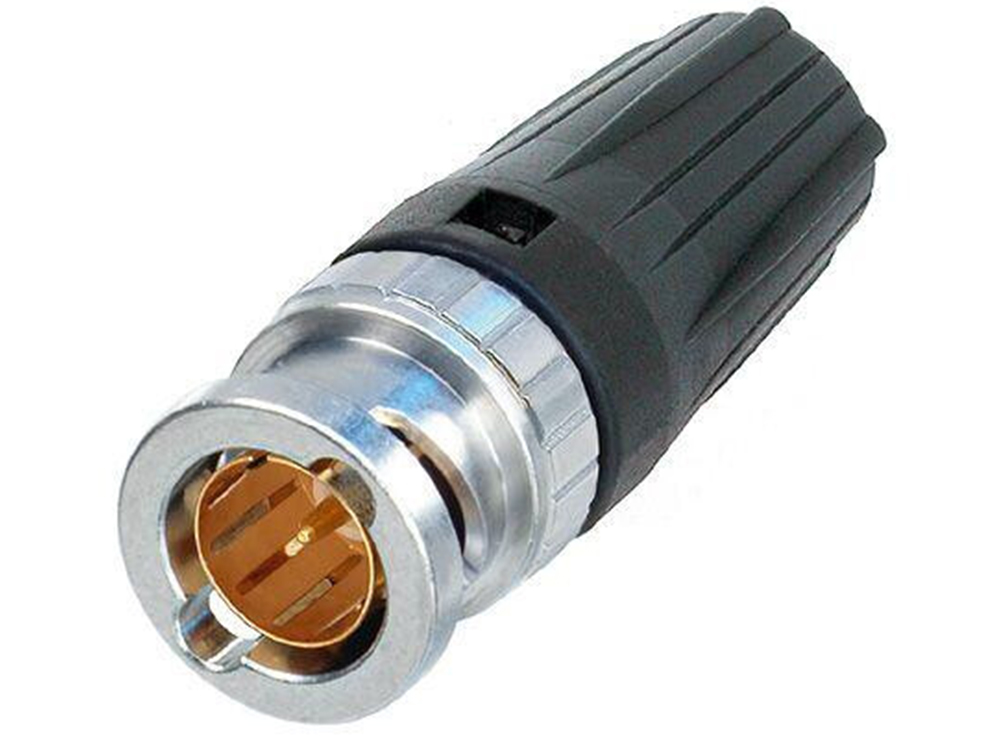

BNC разъем Neutrik NBNC75BLP9
Монтаж BNC разъема не требует пайки. Правильную зачистку кабеля делается обрезным инструментом Canare TS100E. Обрезка Canare TS100E имеет особенную конструкцию предотвращающую скручивание кабеля во время зачистки. Для этого разъема подходят такие кабели: Argosy Image 720, Belden 1505A (ANH), Belden 4505R, Belden 8241F, CAE HD08370LSZH, Canare L-4CFB, Clark Wire CD7559-0, Clark Wire CD7559F-0, CommScope 5565, Draka 0. 8/3.7 AF, Draka 755-801, Draka 755-803, Draka 755-804, Gepco VPM2000, Proel HPC 810, Suhner S0426, Sommer 600-0451, Sommer 600-162(F), Percon VK6
Особенности разъема Neutrik NBNC75BLP9
- Подключение и отключение коннектора по принципу «rearTWIST Principle» с помощью более легкодоступного хвостовика (Патент DE 100 48507).
- Конструкция с истинным сопротивлением 75 Ω соответствует строгим требованиям HDTV.
- Плотно прилегающая вставка центрального штифта обеспечивает тактильную обратную связь.
- Точные латунные детали, прошедшие швейцарскую механическую обработку, обеспечивают исключительную долговечность.
Технические характеристики BNC разъема NBNC75BLP9
- тип разъема: BNC
- волновое сопротивление: 75Ом
- Контактное сопротивление: ≤ 3 мОм (внутреннее)
- Контактное сопротивление: ≤ 2 мОм (внешнее)
- Диэлектрическая прочность: 1,5 кВ постоянного тока
- Сопротивление изоляции: > 5 GΩ
- Номинальное напряжение: <50 В
- Наружный диаметр кабеля: 6,3 мм
- Удержание кабеля: > 30 Н (по центру)
- Срок службы > 1000 циклов сопряжения
- Тип фиксации: байонет
- Контакты: Латунь (CuZn35Pb2), 0,2 мкм AuCo (центральный контакт)
- Изолятор: PTFE
- Оболочка(обойма): Латунь (CuZn39Pb3)
- Покрытие оболочки: Optalloy®
- Диапазон температур: от -30 °C до +85 °C
- Обжимаемость контактов: Соответствует стандартам IEC 60803 и IEC 60352-2
- Размер обжима пин: 1,6 мм (квадрат)
- Размер обжима обойма: 6,47 мм (шестигранный)
