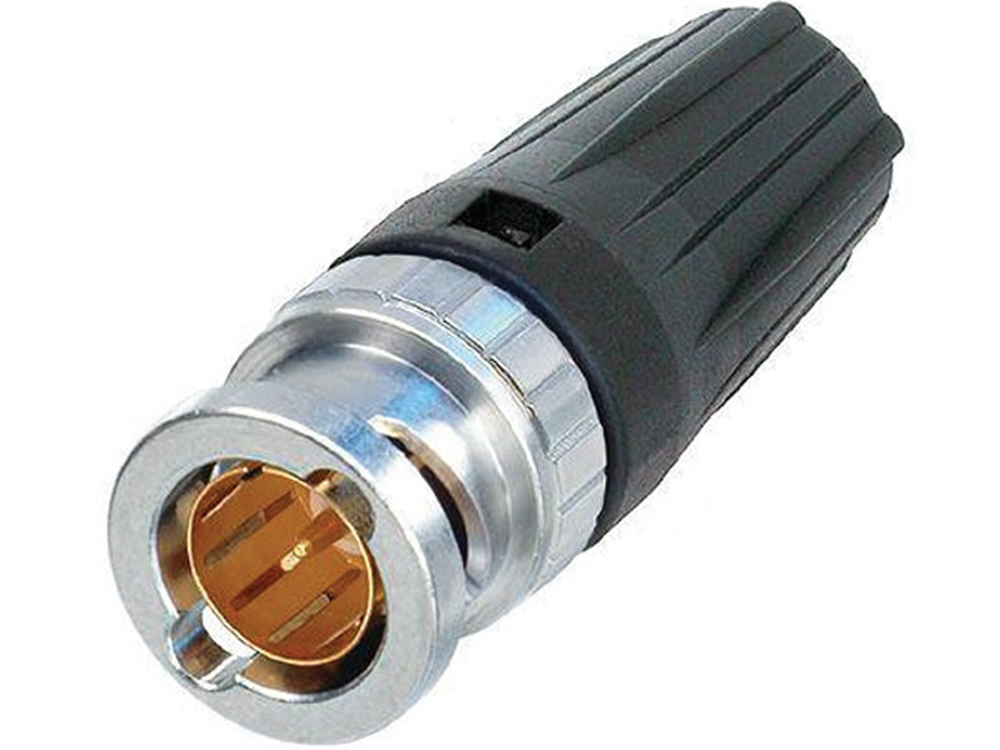

BNC разъем Neutrik NBNC75BLP7

BNC разъем Neutrik NBNC75BLP7 с технологией rearTWIST HD BNC. Коннектор с волновым сопротивлением в 75 Ω оптимален для HD-передачи видео. Запатентованный хвостовик rearTWIST гарантирует удобное подключение и отключение даже в системах с высокой плотностью монтажа и имеет цветовую кодировку. Хотя наличие экстрактора все равно сделает использование более удобным

BNC разъем Neutrik NBNC75BLP7

Монтаж современного BNC разъема не требует пайки. Правильная зачистка кабеля производится инструментом Canare TS100E. Обрезка Canare TS100E имеет особенную конструкцию предотвращающую скручивание кабеля во время зачистки. Для этого разъема подходят такие кабели: Belden 8241, CAE KX6A, Canare LV-61S, Cordial CVI (CVM) 06-37, CommScope 5563, Draka 0.6/3.7, Draka 0.6L/3.7, Proel HPC 805, RG59B/U, Sommer 600-0051 (M,L,S), Sommer 600-0054 (M,L,S), Klotz V06/37, Nexans HF 75 0,6/3,7 2YCY, Percon VK95

Особенности разъема Neutrik NBNC75BLP7

1. Подключение и отключение коннектора по принципу «rearTWIST Principle» с помощью более легкодоступного хвостовика (Патент DE 100 48507).
2. Оптимален для встраиваемых перегородок
3. Идеально подходит для приложений с высокой плотностью размещения
4. Конструкция с истинным сопротивлением 75 Ω соответствует строгим требованиям HDTV.
5. Плотно прилегающая вставка центрального штифта обеспечивает тактильную обратную связь.
6. Точные латунные детали, прошедшие швейцарскую механическую обработку, обеспечивают исключительную долговечность.

Технические характеристики BNC разъема NBNC75BLP7

• тип разъема: BNC
• волновое сопротивление: 75Ом
• Контактное сопротивление: ≤ 3 мОм (внутреннее)
• Контактное сопротивление: ≤ 2 мОм (внешнее)
• Диэлектрическая прочность: 1,5 кВ постоянного тока
• Сопротивление изоляции: > 5 GΩ
• Номинальное напряжение: <50 В
• Наружный диаметр кабеля: 6,3 мм
• Удержание кабеля: > 30 Н (по центру)
• Срок службы > 1000 циклов сопряжения
• Тип фиксации: байонет
• Контакты: Латунь (CuZn35Pb2), 0,2 мкм AuCo (центральный контакт)
• Изолятор: PTFE
• Оболочка(обойма): Латунь (CuZn39Pb3)
• Покрытие оболочки: Optalloy®
• Диапазон температур: от -30 °C до +85 °C
• Обжимаемость контактов: Соответствует стандартам IEC 60803 и IEC 60352-2
• Размер обжима пин: 1,6 мм (квадрат)
• Размер обжима обойма: 6,47 мм (шестигранный)
