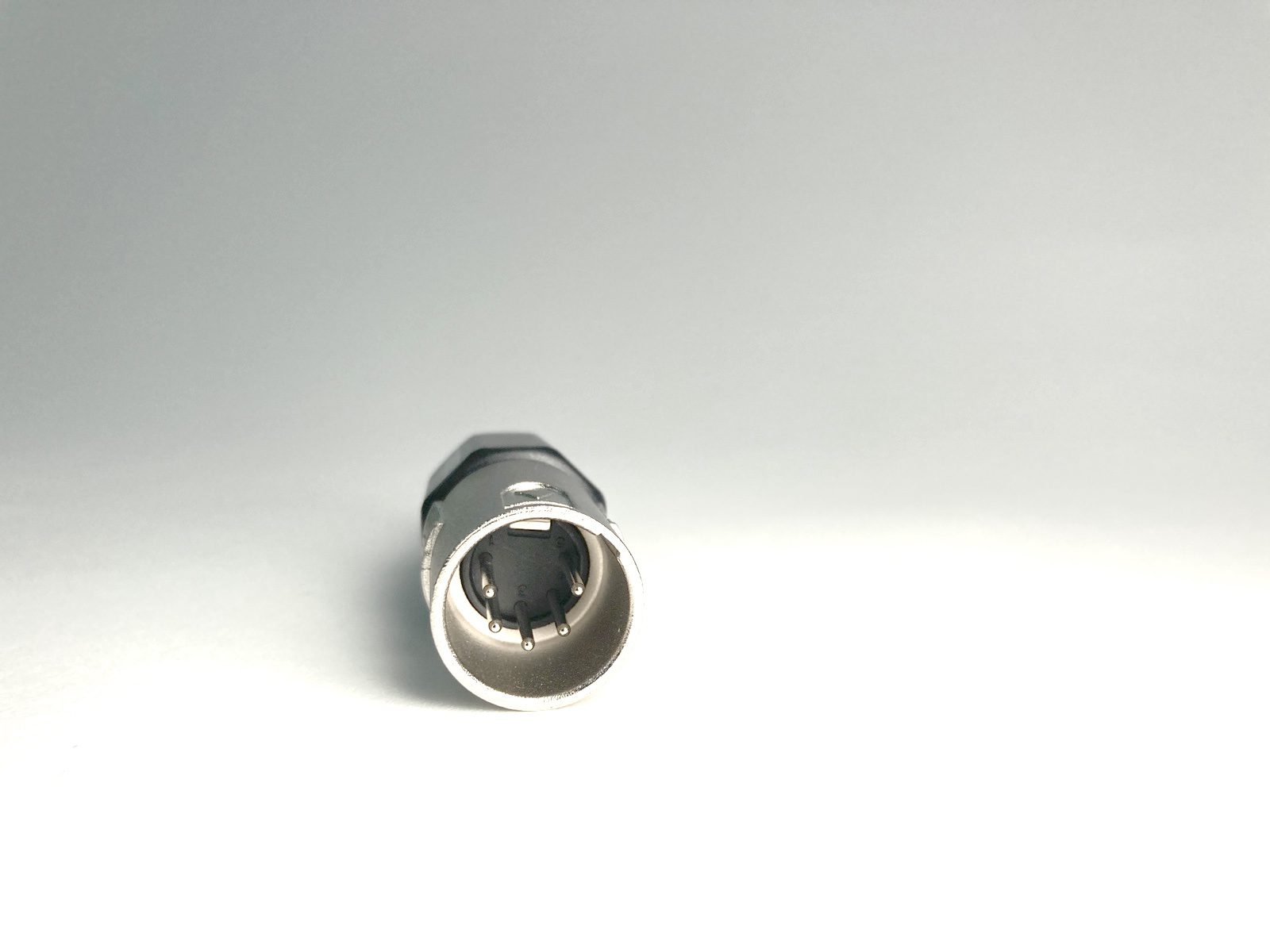

XLR Разъем 5 pin Tasker SPM5XLR

XLR Разъем Tasker SPM5XLR это разъем для подключения светильников управляемых по протоколу DMX. Также коннектор SPM5XLR используется для передачи стерео балансных сигналов на некоторых звуковых устройствах.

XLR разъем

бывает на 3, 4, 5 пинов реже встречаются и на больше. 5-х пиновый разъем это почти всегда разъем DMX, но не всегда. Иногда этот разъем используется в профессиональных стерео симметричных линиях звука.  5 пиновые коннекторы XLR можно также условно разделить на папы и мамы и кабельный разъем или панельный. Конкретно SPM5XLR разъем это кабельный разъем папа от известного итальянского бренда Tasker.

XLR Разъем 5 pin SPM5XLR

• Металлический корпус
• Ударопрочный термопластик внутри разъема
• выдерживает температуру до 200 градусов по Цельсию
• имеет внутренний зажим для кабеля от 3,5мм до 6,5мм

XLR Разъем SPM5XLR

предназначен для подключения к светильникам, иногда парогенераторам и лебедкам по цифровому протоколу DMX. Часто этот тип разъемов называют Canon.
Стандартная распиновка для управления по DMX первый пин на минус и на корпус разъема, 2 минус данные, 3 плюс данные, 4 и 5 чаще всего не используются. В полной распиновке к первым трем пинам добавляется 4 минус данные, 5 плюс данные. При этом на кабеле прямое соответствие пинов: первый на первый и так делее.
При использовании коннектора для подключения стерео сигнала распиновка следущая: первый пин на минус и на корпус разъема, 2 минус левый канал, 3 плюс левый канал, 4 минус правый канал 5 плюс правый канал. Экран с первого пина разводится на оба канала. При этом на прямом кабеле 5pin в 5pin прямое соответствие пинов: первый на первый и так делее.. Важно: XLR Разъем Tasker SPM5XLR как и другие XLR невозможно обжать, они только паяются. Кабель для пайки SPM5XLR под DMX может быть любой микрофонный, но мы рекомендуем специальный dmx кабель. Кабель для подключения стерео балансного аудио подойдет далеко не любой, мы предлагаем  сдвоенный симметричный микрофонный кабель OFC Tasker C287   сечением 2х2х0.22мм2

Рекомендуем довериться профи в плане пайки. Мы используем как традиционные так и бессвинцовые припои и широкий диапазон флюсов и кислот. При покупке разъемов и кабеля мы качественно припаяем разъемы для того чтобы вас ничего не отвлекало от творческих идей.

Изоляция PBT устойчива к :

-пайке

-старению

-максимальная температура 200°C.

Tasker — сделано в Италии. вся продукция компании сертифицирована  по стандарту ISO 9001, который гарантирует прозрачность всех процессов компании, от производства до продажи.
