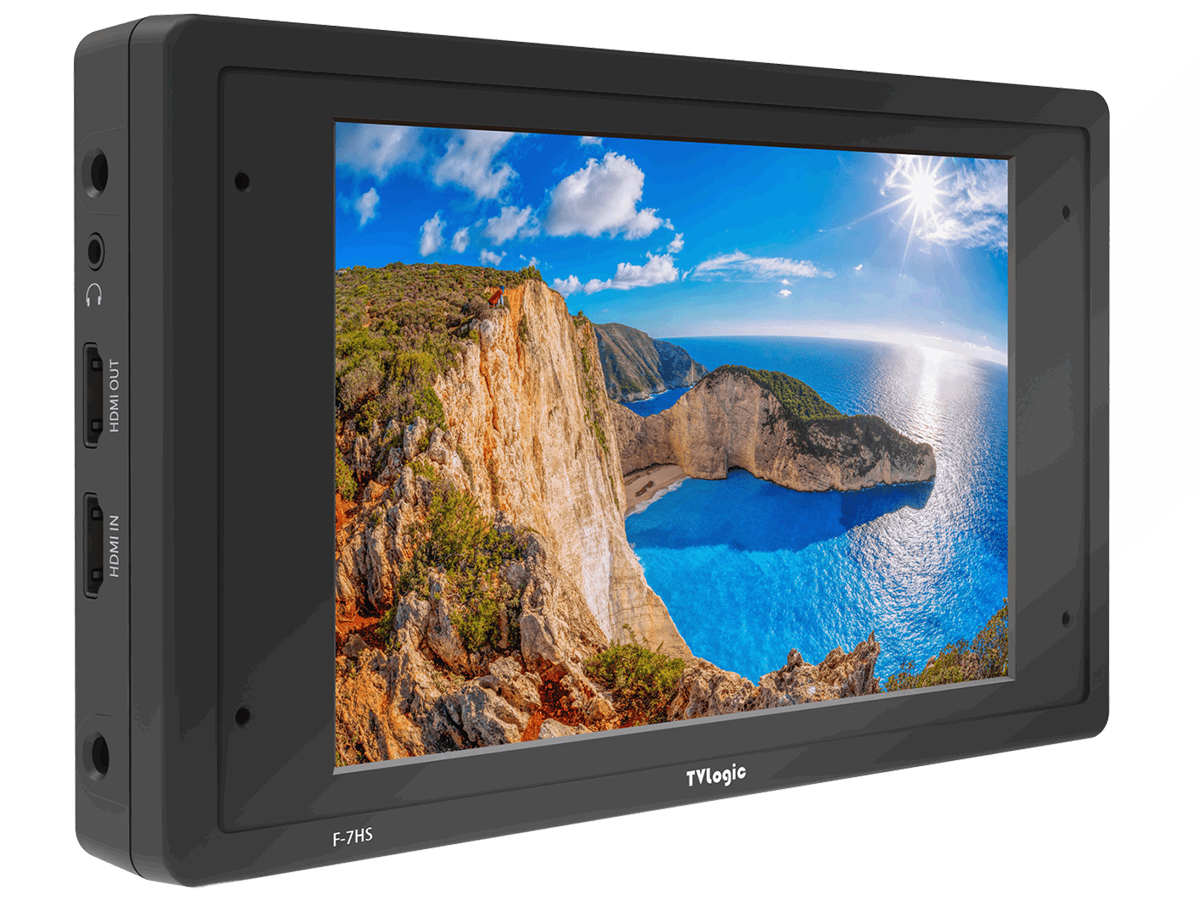

Монитор TVLogic F-7HS

TVLogic F-7HS  это полевой монитор высокой яркости с улучшенной резкостью, 7″ монитор с разрешением 1920×1080, обеспечивающий максимальную яркость 1800 нит, улучшенную резкость и функцию усиления пика благодаря усовершенствованному процессору обработки изображения. Благодаря высококачественному изображению и профессиональным функциям, F-7HS демонстрирует наилучшую производительность в любом месте.

Возможности монитора F-7HS

• Совместимость с различными форматами сигналов SDI/HDMI
• Выход преобразования HDMI в SDI / SDI в HDMI
• Стереофонический аудиовыход через телефонный разъем
• Простая настройка пользовательской конфигурации с помощью ручки управления
• Импорт пользовательских 3D LUT
• Встроенная LUT камеры
• Расширенная экранная регулировка цвета
• Форма волны и вектороскоп
• Измеритель уровня звука
• Регулировка диапазона видео: Ограниченный 109%, Полный
• Различные маркеры
• Отображение сетки: 3×3, 4×4, 5×5, 6×6
• Отображение таймкода: LTC, VITC
• Статус камеры ARRI: LDS Info, Index Letter
• Различные виды сканирования: Нулевое сканирование, пересканирование, сканирование 1:1
• Пользовательский аспект
• H Flip, V Flip, H/V Flip: Вручную, Авто
• Помощь при фокусировке
• Задержка H/V
• Только синий/моно
• Различные аспекты: 16:9, 4:3, 2.35:1, 1.85:1, 15:9, 16:10
• Анаморфотный: 1.3x, 1.5x, 1.8x
• Проверка зоны Luma(Y’)
• Ошибка диапазона
• Увеличение: 10%, 20%, …, 90%
• Разделение масштаба: Слева-сверху, справа-сверху, слева-снизу, справа-снизу, по центру, заморозка
• Внутренний дисплей узора
• Лампа индикации и экранная индикация
• Дистанционное управление через порт RS-422 (RJ-45)
• Управление GPI через порт REMOTE
• Обновление прошивки и калибровка через USB (тип A)

Экранное меню расширенной настройки цвета

TVLogic F-7HS предоставляет различные меню настройки цвета, которые позволяют пользователю контролировать видеосигнал в оптимальных настройках.

Статус камеры ARRI

Эта функция получает метаданные от камеры ARRI ALEXA и отображает информацию о состоянии камеры и информацию о системе данных объектива на экранном меню. На экране отображается информация о системе данных объектива, такая как название объектива, фокусное расстояние, диафрагма и т. д., а также индексное письмо, такое как FPS проекта, время экспозиции, баланс белого и т. д.

Импорт пользовательских 3D LUT

F-7HS позволяет пользователям загружать собственные 3D LUT-файлы, созданные с помощью инструментов цветокоррекции, и применять их к монитору. Эта функция позволяет отслеживать пользовательские эффекты и легко сравнивать различные изображения на съемочной площадке.

LUT для камер

В TVLogic F-7HS интегрированы LUT для всех основных производителей камер, которые можно применять к входному видео в реальном времени. — ARRI: Log-C — Sony: S-Log1, S-Log2, S-Log3 — Canon: C-Log — RED: RED Gamma 3, RED Gamma 4

H/V Flip

Вы можете вручную перевернуть экран по горизонтали или вертикали. А благодаря встроенному датчику гироскопа, если вы перевернете монитор вверх ногами, экран перевернется автоматически.

Осцилограмма

F-7HS поддерживает различные режимы Waveform, такие как Waveform Wide, Waveform Full, Waveform YCbCr.

Вектороскоп

Эта функция отображает цветовые компоненты ‘B-Y’ и ‘R-Y’ входных сигналов на оси X-Y. Два различных типа векторскопов отображаются в соответствии с входными сигналами SD или HD. На Вектороскопе отображаются шкалы 100 % и 75 %.

Помощь при фокусировке

Функция Focus Assist назначает цвет пикселям в области формы или границ изображения, чтобы проинформировать пользователя о необходимости наилучшей фокусировки. С помощью этой функции пользователь может легко отличить сфокусированную область от расфокусированной, особенно при съемке с малой глубиной резкости.

Ошибка диапазона

Анализирует входной сигнал Luma(Y’) и Chroma(C’), и если входной сигнал превышает установленные минимальное и максимальное значения, пиксель начинает мигать. Эта функция помогает пользователю легко обнаружить нежелательный уровень сигнала и лучше настроить экспозицию.

Пользовательский режим TVLogic F-7HS

Эта функция позволяет пользователю настроить ширину и высоту входного изображения, а затем отобразить его с заданным соотношением сторон.

Маркер

F-7HS имеет различные режимы маркеров, которые позволяют пользователю настраивать тип маркера, центральный маркер, зону безопасности, маркер подгонки, коврик маркера, цвет маркера, толщину маркера и т. д.

Zoom

Эта функция увеличивает входной сигнал от 0% до 90%.

Измеритель уровня звука

Отображает уровень встроенного аудиосигнала вместе с видеосигналом, поступающим через SDI и HDMI. Поддерживается до 16 каналов для SDI и 2 канала для HDMI. Различные режимы измерителя уровня помогают пользователю удобно контролировать аудиосигнал. — Количество каналов измерителя уровня (16ch, 8ch, 4ch) и направление (горизонтальное, вертикальное) настраиваются — Доступна группировка измерителя уровня — Возможность выбора пары или группы аудиоканалов — Размер измерителя уровня (маленький, большой) изменяется

Отображение таймкода

Отображает на экране информацию о таймкоде. Поддерживаются режимы [VITC] и [LTC].

Только синий / Моно

Красный и зеленый каналы не используются, а для отображения экрана используется только синий или монохромный канал. Эта функция используется для настройки цветовых тонов (оттенков и насыщенности) экрана с помощью SMPTE Color Bar. Например, после отображения синего канала отрегулируйте Цвет (или Насыщенность) и Оттенок (или Оттенок) так, чтобы исходные Пурпурный и Голубой имели одинаковую яркость, а исходные Серый и Синий — одинаковую яркость.
