Микрофонный кабель Canare L-4E5AT StarQuad

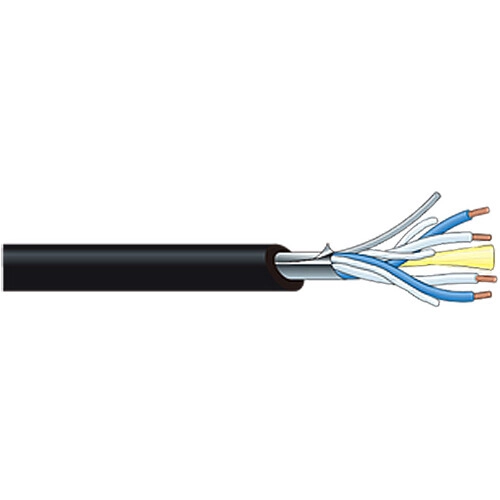

Микрофонный кабель Canare L-4E5AT StarQuad. Экранированный кабель Canare L-4E5AT изготовлен по технологии StarQuad и имеет 4 проводника для передачи балансного сигнала. Внешний диаметр 5,0 мм. Микрофонный кабель Canare L-4E5AT StarQuad идеален для применения в магистральных линиях благодаря экрану из фольги и кевларовому шнуру. Кевларовый шнур Dupont внутри кабеля L-4E5AT обезопасит монтаж от разрыва кабеля. Толщина сигнальных проводников 4 по 0,18мм2

Микрофонный кабель L-4E5AT

1. Толщина сигнальных проводников 4 по 0,18мм2.

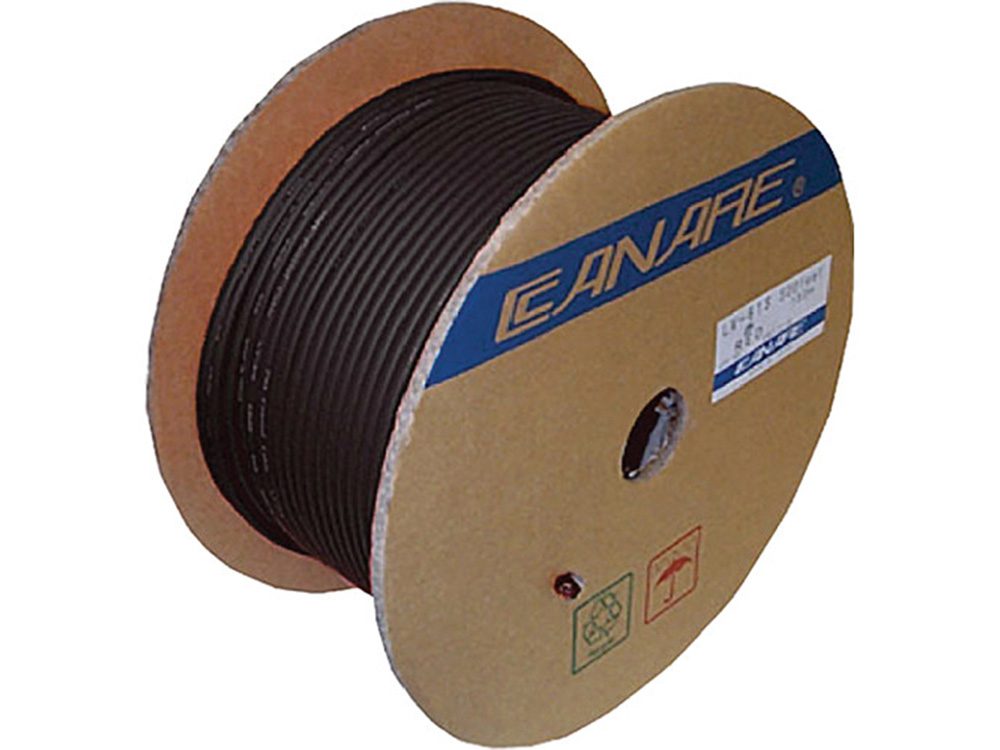

2. Кабель поставляется в бухтах по 100, 200 и 400 метров.
3. Внешний диаметр кабеля 5мм2
4. Вес 100м кабеля — 3,3кг
5. сопротивление проводника 10,7Ом/100м.
6. Предназначен для стационарной установки
7. Экранирование алюминиевой фольгой обеспечивает 100% покрытие
8. Шнур DuPont Kevlar* противостоит растяжению кабеля при протаскивании через кабелепровод.
9. Фольгированный экран и дренажный провод обеспечивают быстрый монтаж

Балансный кабель

является самым помехозащищенным среди аналоговых звуковых кабелей. достигается такой эффект одновременной передачей звукового сигнала по двум проводникам со смещением по фазе. После этого на приемном устройстве производится вычитание. Так как сигналы принимали одни и те же помехи одновременно, то при вычитании, все шумы исчезают. Конечно это приводит к некоторому удорожанию ряда устройств. Но при массовом производстве это не сильно влияет на конечную стоимость продукта. В любом случае при возможности выбора как передать звуковой сигнал, правильнее будет использовать симметричный аудиокабель.

Если длина микрофонных линий больше 100м. мощность сигнала будет падать. Особенно если вы используете кабель с тонкими проводниками. В таких случаях мы рекомендуем либо использовать кабель с большим сечением проводника, напрмер C128. Либо, использовать оптоволоконный кабель. Оптоволоконный кабель является максимально помехо-защищенным, плюс он полностью диэлектрический. Но как и любое решение оптический кабель имеет недостатки. Он как правило хрупкий, особенно бюджетные версии кабелей. плюс конвертеры оптического сигнала в электрический, стоят существенных денег.

Микрофонные кабели предназначены для передачи сигналов, спектр которых простирается от 1/100 вольта (10 мВ) до 1/1 000 000 (1 мкВ). Одна небольшая ошибка в процедуре подключения или выборе кабеля, и вся микрофонная система превращается в антенну, собирающую окружающий шум.

Кабель StarQuad используется в средах с более высоким коэффициентом шума и
где аудиосигналы находятся в низком диапазоне — 50 дБ или менее. Этот тип кабеля хорошо работает в условиях шума, превышающего возможности двухпроводного экранированного кабеля, эффективно экранируя более девяноста процентов шума. Однако, если этот тип кабеля прокладывается рядом с силовым кабелем значительной мощности, его, вероятно, следует заключить в металлическую оболочку на всякий случай.

Симметричный балансный кабель чаще всего используют с разъемами:

• XLR female
• XLR male
• Jack 6.3
• Jack 3.5
